Информация для крепления точки доступа на стену
Точку доступа Stellar 6 (NAP-650), благодаря прилагаемому монтажному комплекту, можно установить на стену или мачту на улице и в помещении.
Актуальная информация по креплению точки доступа представлена в Инструкции по применению. На нашем сайте инструкция в формате pdf доступна в разделе Центр загрузки.
Информация с расстоянием между крепежными отверстиями представлена в шаблоне крепления на стену для вашей модели Netcraze:
Подсказка

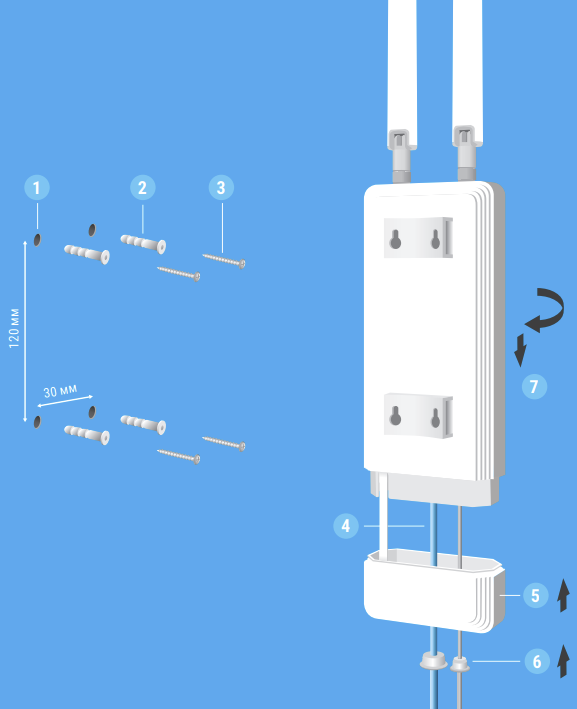

Монтаж на стену:
Отметьте на стене четыре точки крепления: с шагом
30 ммпо горизонтали и120 ммпо вертикали. В каждой отмеченной точке просверлите отверстие диаметром6 мм.Вставьте в отверстия дюбели для бетонных стен. При монтаже на гипсокартонные поверхности вкрутите дюбели для гипсокартона с помощью отвертки до уровня заподлицо с поверхностью.
Вверните шурупы в дюбели, оставив около
5 ммвыступающими над поверхностью.Проденьте сетевой (Ethernet) кабель и заземляющий провод через соответствующие отверстия в нижней крышке и подключите их к точке доступа.
Наденьте нижнюю крышку на корпус до полной посадки и фиксации.
Установите резиновые заглушки для герметизации вводов сетевого кабеля и заземляющего проводника.
Навесьте точку доступа на установленные винты.

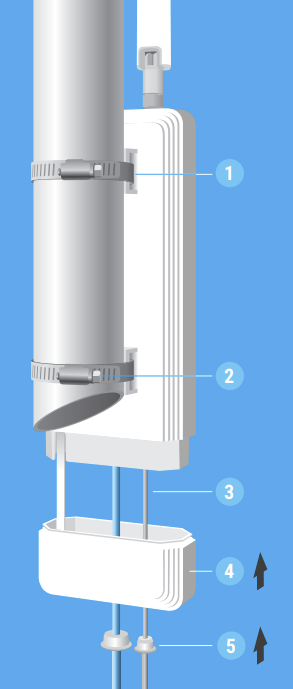

Монтаж на мачту:
Проденьте металлические хомуты через монтажные прорези на задней панели точки доступа.
Приложите точку доступа к мачте. Оберните хомуты вокруг мачты, зафиксируйте их и затяните с помощью отвертки.
Проденьте сетевой (Ethernet) кабель и заземляющий провод через соответствующие отверстия в нижней крышке и подключите их к точке доступа.
Наденьте нижнюю крышку на корпус до полной посадки и фиксации.
Установите резиновые заглушки для герметизации вводов сетевого кабеля и заземляющего проводника.
