Подключение уличных направленных антенн к роутеру cо встроенным 5G/4G/3G-модемом
Интернет-центр Netcraze Hero 5G (NC-4110) имеет на корпусе разъемы для подключения внешних широкополосных 5G/4G-антенн сотовой сети (для работы встроенного 5G/4G/3G-модема). В комплекте прилагаются съемные LTE-антенны (получить по ним дополнительную информацию вы можете в статье ???).
 |

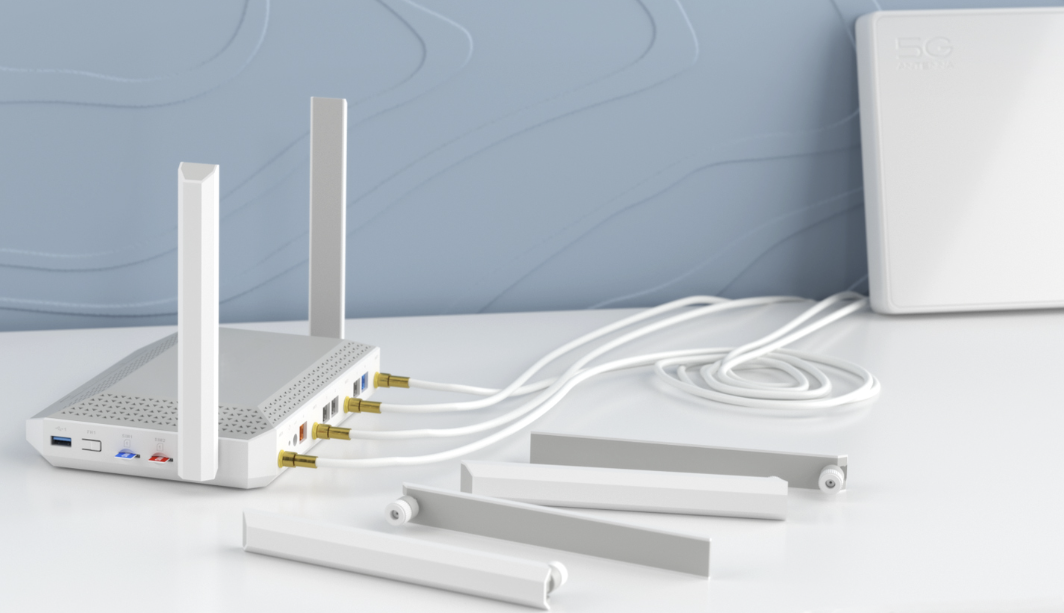

Для работы на большом удалении от базовых станций вместо прилагаемых комнатных LTE-антенн предусмотрена установка опциональной уличной MIMO-антенны (с двумя проводами) или SISO-антенны (с одним проводом). Антенны приобретаются отдельно. Приобрести широкополосную (многодиапазонную) направленную панельную MIMO-антенну можно в нашем официальном интернет-магазине, мы рекомендуем с нашими роутерами использовать антенны Крокс КАА15-700/2700 и Крокс KAA15-1700/2700.
Для работы на большом удалении от базовых станций вместо прилагаемых комнатных LTE-антенн предусмотрена установка опциональной уличной MIMO-антенны (LTE MIMO 2x2 с двумя проводами, а 5G MIMO 4x4 с четырьмя проводами). Антенна приобретается отдельно.
 |
Рекомендации по выбору уличных антенн:
Если известна частота подключения к базовой станции, то имеет смысл использовать узкополосную антенну. Сигналы других частот не будут ухудшать качество сигнала.
Если нет информации о частоте подключения к базовой станции, тогда рекомендуется подключать широкополосную антенну.
Уточняйте у производителей уличных антенн параметры подключения и монтажа: коэффициент усиления антенны, длину кабеля, кронштейны крепления.
В интернет-центрах Netcraze внутренний тракт от встроенного модема до разъема SMA имеет волновое сопротивление
50 Ом. Рекомендуется подключать внешнюю антенну и кабельную сборку с таким же волновым сопротивлением.

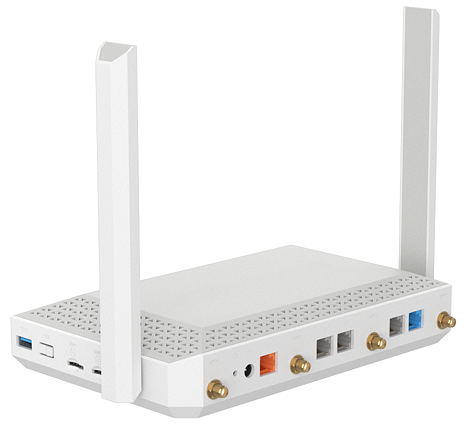

На корпусе интернет-центра Netcraze Hero 5G (NC-4110) используется разъем SMA с гнездовой частью (Female/Мама) и поэтому подключаемая внешняя антенна должна быть оборудована разъемом SMA со штыревой частью (Male/Папа):
 |
Дополнительную информацию по разъемам SMA вы найдете в статье Типы разъёмов для подключения внешних антенн 5G/4G/3G.
Процесс подключения уличной антенны показан в видеоинструкции ниже:
При подключении антенны MIMO 4x4 с четырьмя проводами не имеет значения в какие разъемы подключать провода, а при подключении антенны MIMO 2x2 с двумя проводами используйте разъемы ANT1 и ANT3 на корпусе интернет-центра.
