Начиная с версии ОС 5.0 добавлена поддержка Virtual Router Redundancy Protocol (VRRP) версий v2 и v3 для резервных роутеров. VRRP обеспечивает автоматическое резервирование между главным (Master) и резервным (Slave) роутерами, обеспечивая организацию стабильных и надежных подключений. Другими словами, поддержка VRRP обеспечивает отказоустойчивую маршрутизацию между несколькими роутерами. Резервный роутер автоматически примет роль главного в случае физического выхода из строя главного роутера или в случае разрыва кабеля между главным роутером и коммутатором, а также в случае выхода из строя порта коммутатора, к которому подключен главный роутер.

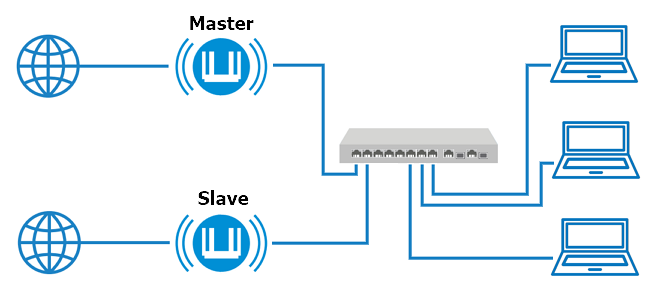

Можно использовать два или даже больше (обычно два) роутера. VRRP совместим с другими производителями и реализациями с открытым исходным кодом. Роутеры должны быть подключены к разным физическим линиям WAN и питания. Роутеры эмулируют виртуальный IP-адрес для LAN-сети. Один из роутеров выполняет роль главного (Master), а другой резервного (Slave). Когда главный роутер выходит из строя (или становится недоступен), резервный автоматически берет на себя роль главного роутера. А по возвращении главного роутера в онлайн, произойдет обратный переход с резервного на главный.

Для использования необходимо установить системный компонент Поддержка VRRP. Сделать это можно в веб-конфигураторе роутера на странице Настройки системы на вкладке NDMS и обновления, нажав Изменить набор компонентов.

Настройка VRRP реализована через интерфейс командной строки (CLI) роутера. Используются команды:

interface {name} vrrp group {group} ip {ip} — установить виртуальный IP-адрес для группы;
interface {name} vrrp group {group} priority {priority} — установить приоритет (целое число в диапазоне от 0 до 255), устройство с наивысшим численным приоритетом становится главным в группе;
interface {name} vrrp group {group} advertise {advertise} — установить интервал рассылки в секундах (целое число в диапазоне от 1 до 255, значение по умолчанию — 1);
interface {name} vrrp version {version} — задать версию протокола, поддерживаемые значения;
show interface {name} vrrp — отобразить статус VRRP.

Приведем пример настройки VRRP на роутерах Netcraze. На обоих роутерах настраивается группа c общим виртуальным IP-адресом. Этот же адрес указывается в опциях DHCP-сервера как шлюз по умолчанию. Адреса интерфейсов Bridge0 располагаются в одной подсети. Собственные IP-адреса на интерфейсе Bridge0 у роутеров должны быть разные.

Master:

interface Bridge0 vrrp group 1 ip 192.168.1.100
interface Bridge0 vrrp group 1 priority 100
interface Bridge0 vrrp group 1 advertise 3
system configuration save

Slave:

interface Bridge0 vrrp group 1 ip 192.168.1.100
interface Bridge0 vrrp group 1 priority 50
interface Bridge0 vrrp group 1 advertise 3
system configuration save

Затем для проверки попробуйте выключить главный роутер или отключите патчкорд, соединяющий главный роутер с коммутатором.
