Руководство пользователя

Данная статья является руководством по установке коммуникационной платформы Asterisk от компании Digium на интернет-центр Netcraze. Asterisk позволяет расширить возможности интернет-центра функциями телефонной станции на основе протокола IP (IP-АТС). Такая телефонная станция может обслуживать десятки внутренних номеров, обеспечивая маршрутизацию звонков через несколько внешних линий, запись разговоров, интерактивные голосовые меню, конференции и другие функции. Ее можно использовать для организации телефонной сети в небольшом офисе. Подключение к Asterisk телефонной станции Keenetic с модулями телефонии Keenetic Plus DECT и Keenetic Linear установленной на том же устройстве выполняется автоматически в процессе установки.

Чтобы максимально упростить установку и конфигурирование Asterisk воспользуйтесь инсталлятором, который можно скачать по ссылке в конце данной статьи. Он позволяет автоматически установить Asterisk и настроить следующие функции:

Данный инсталлятор предназначен для установки Asterisk на встроенное хранилище роутера размером не менее 55 МБ. Все необходимые программные компоненты Asterisk загружаются из репозитория в процессе установки.

Для установки Asterisk потребуется следующее:

1. Интернет-центр Netcraze со встроенным хранилищем данных. Подходящие модели перечислены ниже.

Архитектура MIPSel: Giga (KN-1010/1011), Ultra (KN-1810), Viva (KN-1910/1912/1913), Hero 4G (KN-2310/KN-2311), Giant (KN-2610), Skipper 4G (KN-2910), Hopper (KN-3810), Viva (NC-1913)

Архитектура MIPS: Giga SE (KN-2410), Ultra SE (KN-2510), DSL (KN-2010), Launcher DSL (KN-2012), Duo (KN-2110), Skipper DSL (KN-2112), Hopper DSL (KN-3610)

Архитектура AArch64: Ultra (KN-1811), Ultra (NC-1812), Giga (KN-1012), Giga (NC-1012), Hopper (KN-3811), Hopper (NC-3811), Hopper SE (KN-3812), Hopper SE (NC-3812), Hopper 4G+ (NC-2312), Hero 5G (NC-4110), Hopper DSL (NC-3611)

2. Подключение к интернету для загрузки программных компонентов из репозитория.

Помимо вышеперечисленного, для звонков VoLTE потребуется:

3. 4G-модем Quectel с поддержкой USB Audio, совместимый с канальным драйвером asterisk-chan-quectel. Подробную информацию о драйвере можно найти здесь.

4. SIM-карта для телефонных звонков в сети LTE оператора мобильной связи.

5. Адаптер Mini PCI-E на USB cо слотом для SIM-карты. Данный адаптер требуется для подключения модема 4G с интерфейсом Mini PCI-E к порту USB интернет-центра.

6. Внешние антенны для модема. Внешние антенны требуется подключить к модему, если модем не имеет встроенных антенн.

7. Адаптер телефонии Keenetic Plus DECT или Keenetic Linear с подключенными DECT-трубками или телефонами соответственно.

Операционная система NDMS версии 4.0.4 или более поздней версии должна быть установлена на интернет-центр со следующими компонентами:

1. Сервер SSH;

2. Поддержка открытых пакетов;

a. Модули ядра для поддержки файловых систем;

b. Модули ядра для поддержки USB-аудио (для VoLTE);

3. Интерфейс QMI для 5G/4G/3G USB-модемов (для VoLTE);

4. Телефонная станция Keenetic (для VoLTE и автоматической настройки SIP-транков).

Подготовка к установке Asterisk

Если требуется настроить звонки VoLTE, то перед началом установки Asterisk выполните следующие действия:

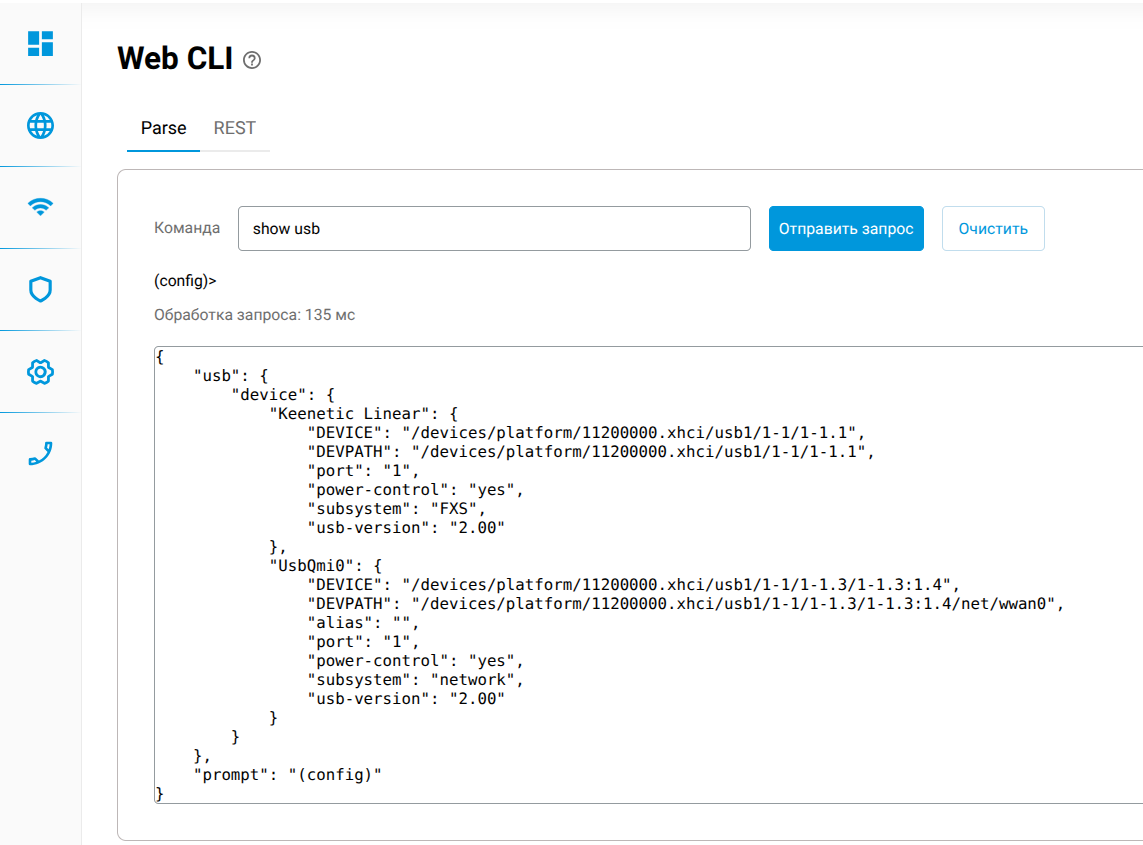

1. Подключите USB-модем и адаптер телефонии к интернет-центру. Выполните команду show usb и убедитесь в том, что оба устройства появились в системе, как на скриншоте ниже;

2. В случае использования адаптера телефонии Keenetic Plus DECT зарегистрируйте хотя бы одну DECT-трубку;

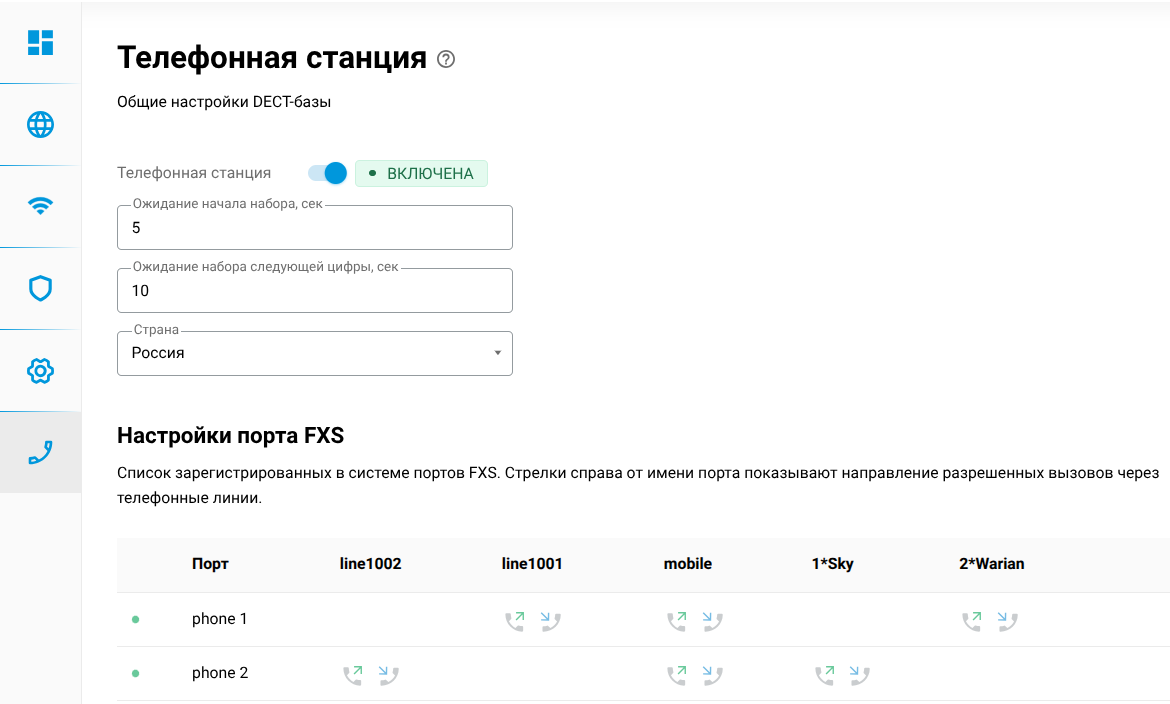

3. Убедитесь в том, что телефонная станция Keenetic включена и DECT-трубки или телефоны отображаются в системе (см. на странице веб-конфигуратора Телефонная станция);

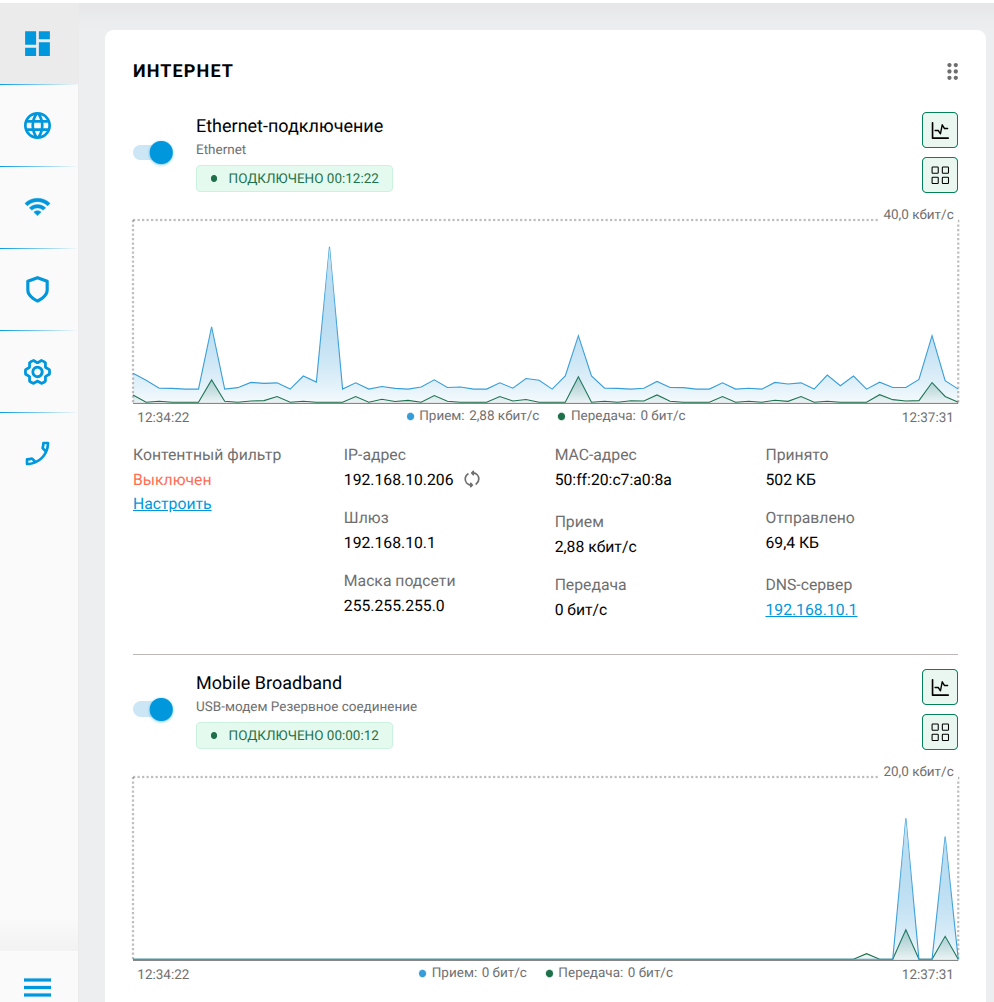

4. Убедитесь в том, что ваш интернет-центр подключен к интернету.

Если требуется автоматически настроить SIP-транки для подключения Asterisk к операторам IP-телефонии, то перед началом установки в телефонной станции Keenetic нужно создать специальные телефонные линии для подключения к этим операторам и убедиться в том, что SIP-регистрация выполняется успешно и звонки работают. Имя каждой из таких линий должно содержать префикс, как на скриншоте ниже.

Префикс состоит из цифры от 0 до 9 и символа *. В процессе установки Asterisk конфигурация каждой из линий с таким именем используется для настройки SIP-транка, а префикс используется при создании правил маршрутизации звонков через этот SIP-транк.

Установка Asterisk

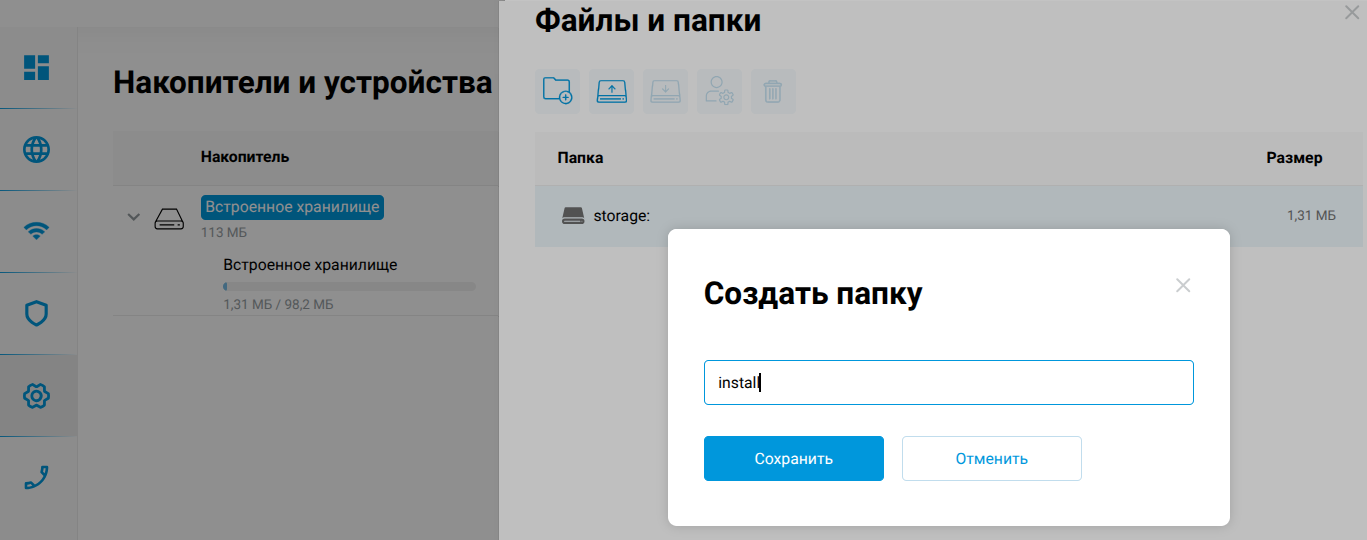

1. На странице веб-конфигуратора Управление > Приложения в разделе Диски и принтеры выберите Встроенное хранилище и создайте в нем новую папку с названием install;

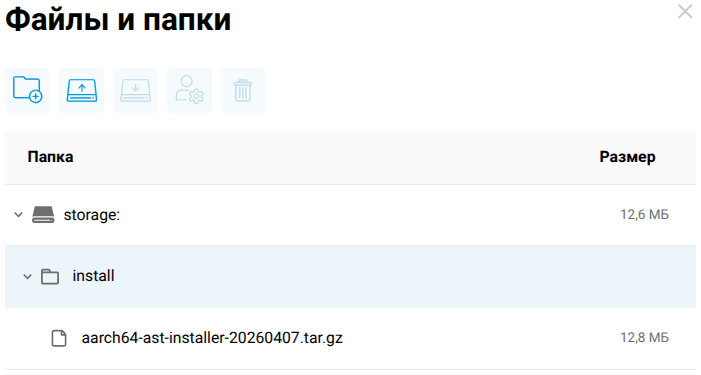

2. В зависимости от архитектуры интернет-центра загрузите файл инсталлятора Asterisk mipsel-ast-installer.tar.gz, aarch64-ast-installer.tar.gz или mips-ast-installer.tar.gz в папку install;

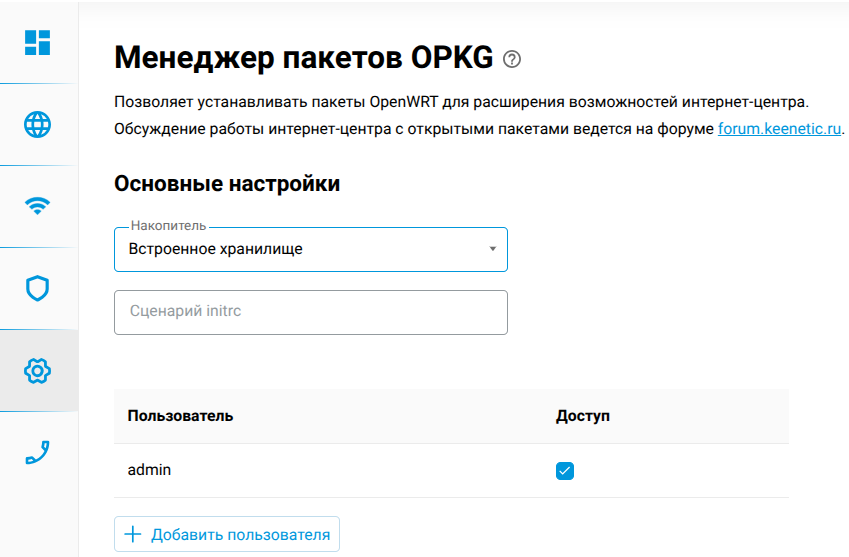

3. На странице веб-конфигуратора Управление > OPKG в разделе Основные настройки выберите накопитель Встроенное хранилище. Нажмите кнопку Сохранить, чтобы применить настройки и запустить установку Asterisk.

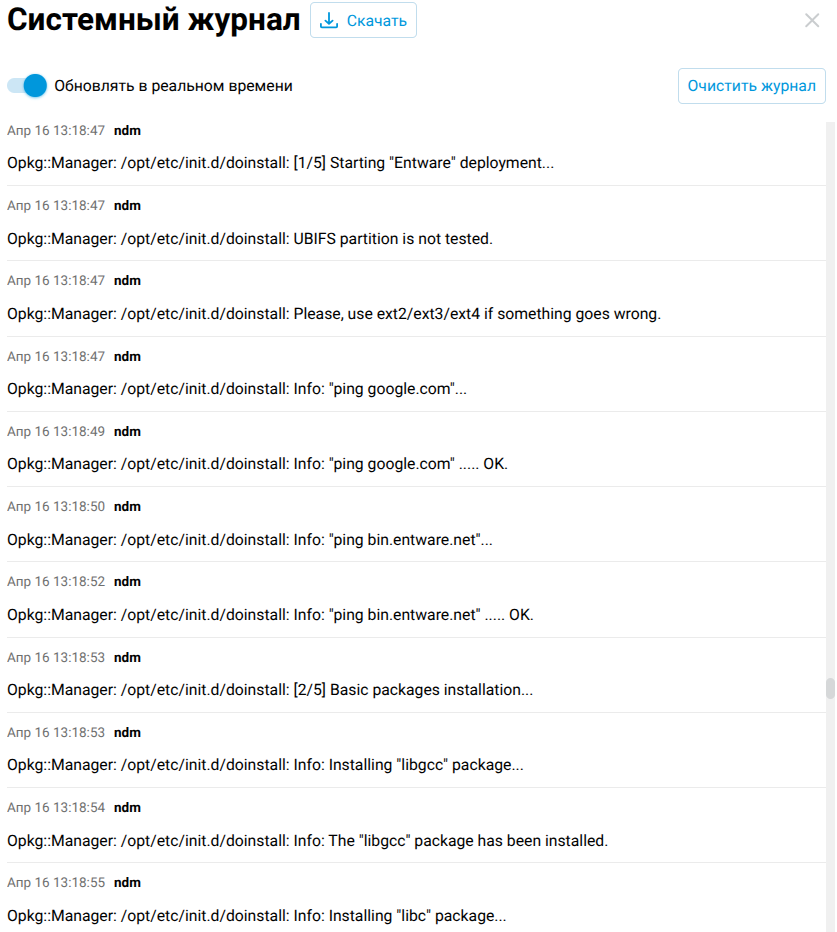

Установка и настройка Asterisk может продолжаться около четырех минут. Ход выполнения можно наблюдать в системном журнале интернет-центра. Для этого на странице веб-конфигуратора Управление > Диагностика нажмите Показать журнал.

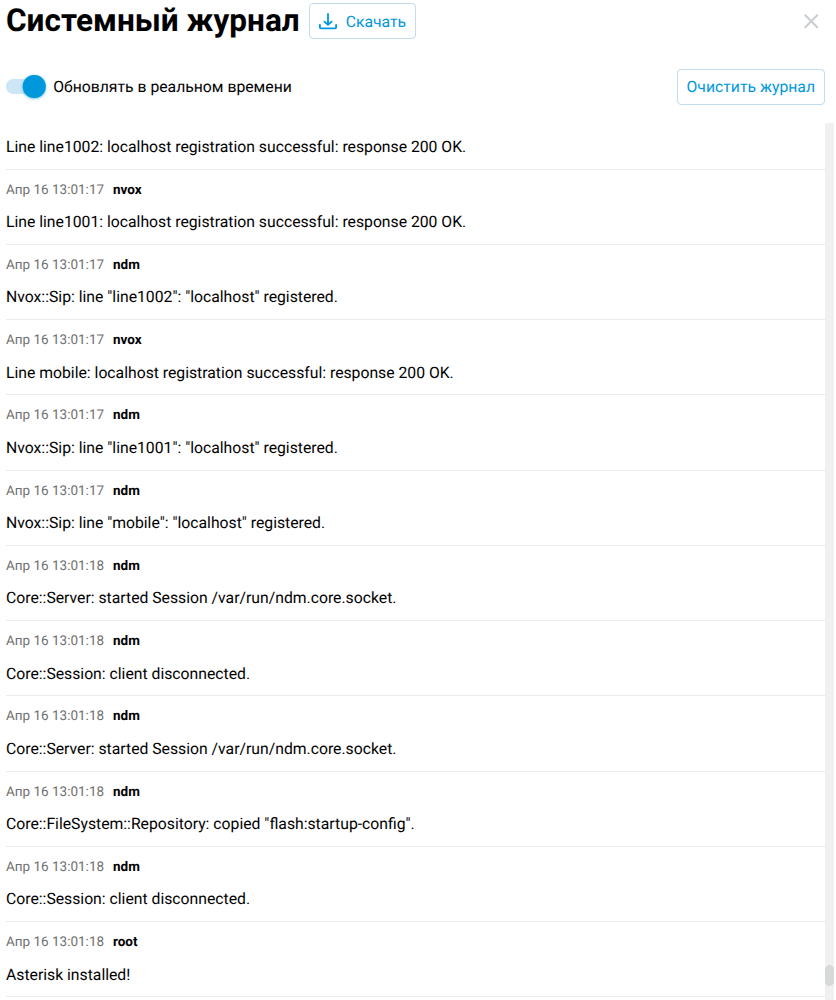

Сообщение Asterisk installed! в системном журнале информируют о завершении установки Asterisk.

По завершении установки будет выполнена автоматическая настройка:

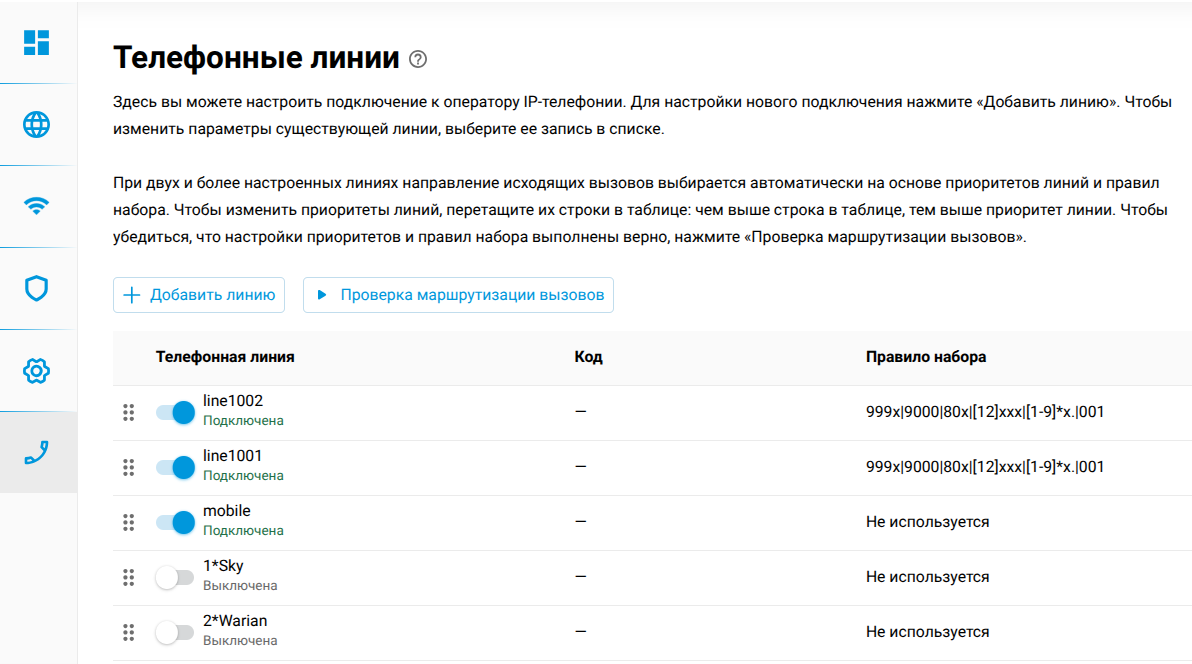

На скриншотах ниже представлен пример автоматической настройки телефонной станции Keenetic и Asterisk.

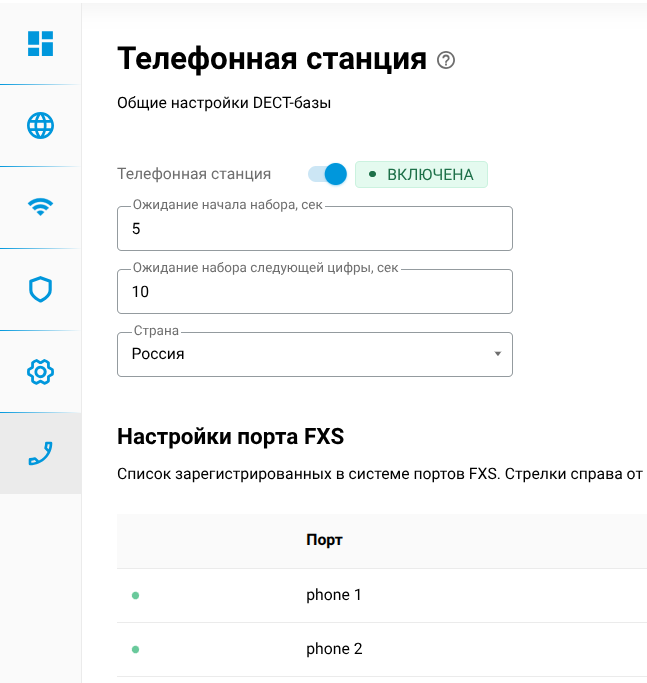

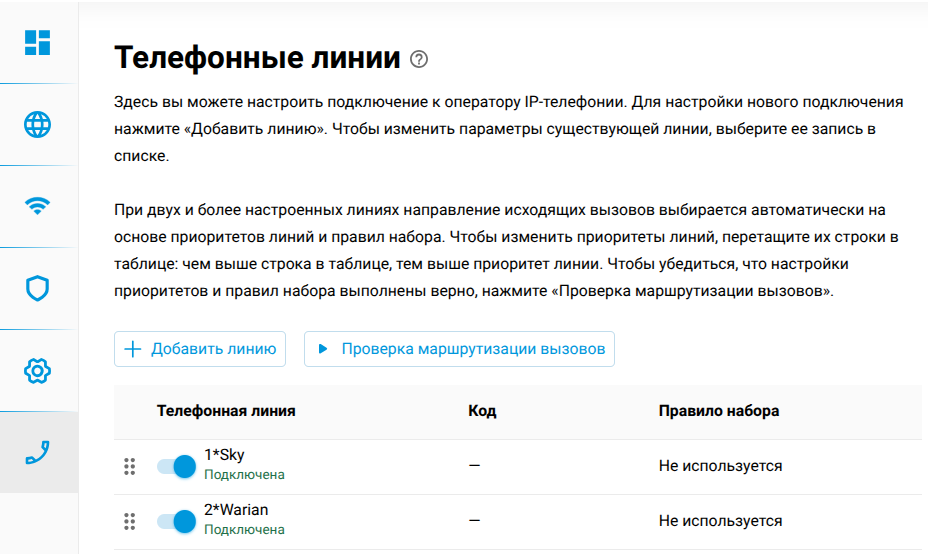

Телефонная станция Keenetic:

Asterisk:

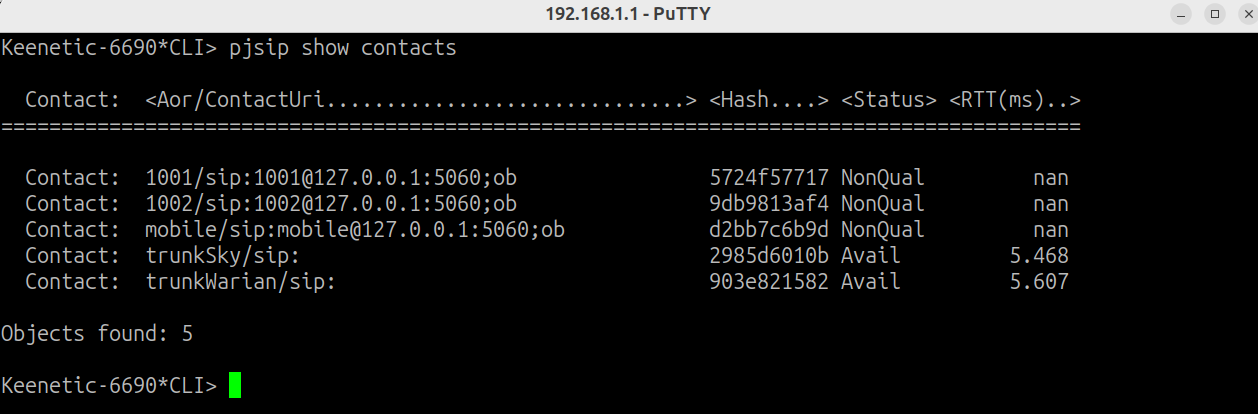

Проверить текущий статус Asterisk можно с помощью команд pjsip show contacts и quectel show device state quectel0. Команды выполняются в консоли Asterisk. О том, как подключить консоль Asterisk, см. далее в этой статье.

Подключение IP-телефонов

Внутренние номера 1000..1009 и 2000..2009 сконфигурированные в Asterisk предназначены для подключения IP-телефонов. При настройке подключения внутреннего номера на IP-телефоне используйте следующие параметры:

Звонки VoLTE

Для исходящего звонка VoLTE наберите номер абонента на DECT-трубке или телефоне подключенном к телефонному адаптеру и нажмите кнопку вызова. При наборе номера следуйте правилам набора номеров действующим у вашего оператора мобильной связи.

При входящем звонке VoLTE на номер SIM-карты установленной в USB-модеме все DECT-трубки или телефоны начнут звонить, на их дисплеях будет отображаться номер вызывающего абонента и название линии mobile.

Звонки через SIP-транки

Для исходящего звонка через автоматически сконфигурированный SIP-транк наберите номер абонента с соответствующим префиксом. В примере выше для звонка на номер 1234567 через Sky нужно набрать 1*1234567. При наборе номера следуйте правилам набора номеров действующим у вашего оператора IP-телефонии.

При входящем вызове через SIP-транк вызывающий абонент слышит приглашение набрать внутренний номер. При этом он может набрать один из внутренних номеров 1000..1009, 2000..2009 и позвонить на другой IP-телефон привязанный к данному номеру. В примере выше телефон phone 2 подключенный к адаптеру Keenetic Linear привязан к линии line1002. Чтобы позвонить на этот телефон нужно набрать номер 1002.

Тестовые звонки

В целях тестирования взаимодействия DECT-трубок/телефонов, телефонной станции Keenetic и Asterisk в данной сборке сконфигурированы следующие функции:

Перевод вызова

Во время разговора нужно набрать ## (Blind Transfer) или ** (Attended Transfer), затем набрать номер абонента, которому требуется перевести вызов.

Конференции для трех и более участников

Для присоединения к конференции нужно позвонить по номеру 001. Каждый пользователь присоединившийся к конференции может разговаривать со всеми остальными пользователями в конференции. Когда пользователь присоединяется к конференции или выходит из нее, все остальные пользователи в конференции слышат соответствующие оповещения. Первый пользователь присоединившийся к конференции слышит специальное оповещение и музыку до тех пор, пока к конференции не подключатся другие участники.

Дополнительные функции

После установки Entware с помощью специального скрипта можно автоматически настроить и активировать следующие функции:

Разговоры записываются при внешних и внутренних звонках, а также при конференциях. Аудиозаписи разговоров в формате PCM 8000Hz mono 128kbps сохраняются на USB-накопителе в папке /asterisk/records.

Имена файлов аудиозаписей имеют следующий формат:

<caller>-<callee>_<YYMMDD>-<HHMM>.wav

где:

caller — номер вызывающего абонента;

callee — номер вызываемого абонента;

YYMMDD — год, месяц и число, когда состоялся звонок;

HHMM — время (часы, минуты), когда состоялся звонок.

При настройке записи разговоров можно активировать автоматическое перекодирование аудиозаписей в mp3. Это позволит уменьшить размер аудиозаписей примерно в 16 раз.

Голосовая почта работает следующим образом: если при входящем вызове внутренний номер не отвечает в течение минуты, вызывающая сторона слышит приглашение оставить сообщение для данного пользователя. Доступ к сообщениям по номеру 9000. Для авторизации требуется ввести соответствующий внутренний номер 100x в качестве номера абонента и пароля. Пароли голосовой почты можно изменить в конфигурационном файле \opt\etc\asterisk\voicemail.conf.

Записанные сообщения хранятся на USB-накопителе в папке /asterisk/voicemail/.

SIP-транспорт TLS позволяет использовать аутентификацию SIP-сервера с сертификатами и шифрование сообщений SIP. Гарантирует подключение к подлинному SIP-серверу и препятствует перехвату информации о внешних вызовах злоумышленниками.

Для настройки описанных выше дополнительных функций выполните команду configure-features в консоли Linux для запуска скрипта. Затем следуйте инструкциям отображаемым на экране. О том, как подключить консоль Linux, см. в конце данной статьи.

Сохранение и восстановление Asterisk

Текущую инсталляцию Asterisk можно сохранить в файл на USB-накопителе, чтобы затем, в случае необходимости, быстро восстановить из файла. Для этого в консоли Linux выполните команду backup и следуйте инструкциям отображаемым на экране. О том, как подключить консоль Linux, см. в конце данной статьи.

Для восстановления ранее сохраненной инсталляции Asterisk из файла:

1. Подключите USB-накопитель с разделом ext4 к интернет-центру;

2. Создайте папку /install в разделе ext4 на USB-накопителе и скопируйте файл с вашей инсталляцией Asterisk в эту папку;

3. Скопируйте тот же файл в корневой каталог раздела ext4 на USB-накопителе;

4. На странице веб-конфигуратора Управление > OPKG в разделе Основные настройки выберите раздел ext4 на USB-накопителе и нажмите кнопку Сохранить, чтобы применить настройки и запустить установку Asterisk;

5. По окончании установки ваша инсталляция Asterisk запущена на USB-накопителе. Чтобы развернуть ее на внутреннем хранилище роутера выполните команду restore в консоли Linux для запуска скрипта. Затем следуйте инструкциям отображаемым на экране. О том, как подключить консоль Linux, см. ниже;

6. После завершения выполнения скрипта, на странице веб-конфигуратора Управление > OPKG в разделе Основные настройки выберите Встроенное хранилище и нажмите кнопку Сохранить, чтобы применить настройки и запустить вашу инсталляцию Asterisk на встроенном хранилище.

Консоль Linux

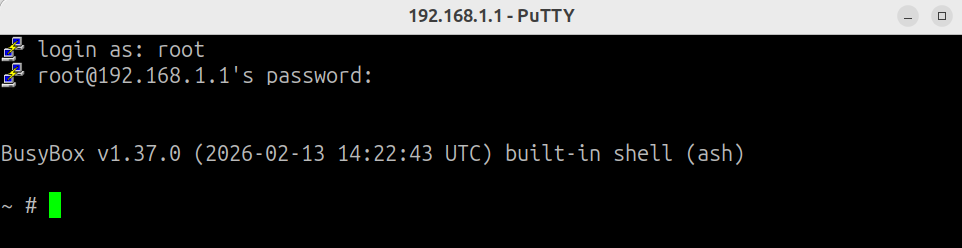

Чтобы подключить консоль Linux подключитесь к интернет-центру по протоколу SSH. Для этого используйте бесплатный программный SSH-клиент PuTTY. При настройке соединения используйте следующие данные:

При первом подключении подтвердите добавление ключа безопасности в кэш программы PuTTY для продолжения установки соединения. Для авторизации используйте имя пользователя: root и пароль: keenetic.

После успешного входа в систему рекомендуем сменить пароль командой passwd.

Консоль Asterisk

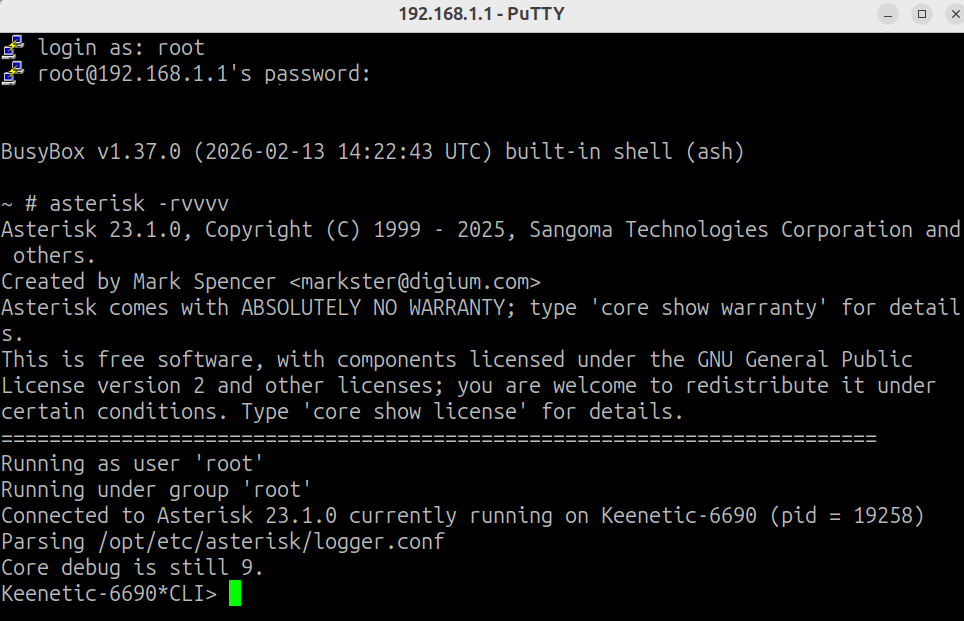

Для подключения консоли Asterisk используйте команду asterisk -rvvvv в консоли Linux.

Ниже описаны несколько полезных консольных команд Asterisk:

dialplan reload — перечитать extensions.conf;

pjsip show registrations — список зарегистрированных SIP-пиров;

pjsip show contacts — показать список контактов;

pjsip show transports — показать список SIP-транспортов;

core show translation — вывод таблицы транскодинга. Показывает кодеки установленные в системе и время требуемое для транскодинга одной секунды аудиоданных из одного кодека в другой;

pjsip show channels — информация о всех активных SIP-соединениях;

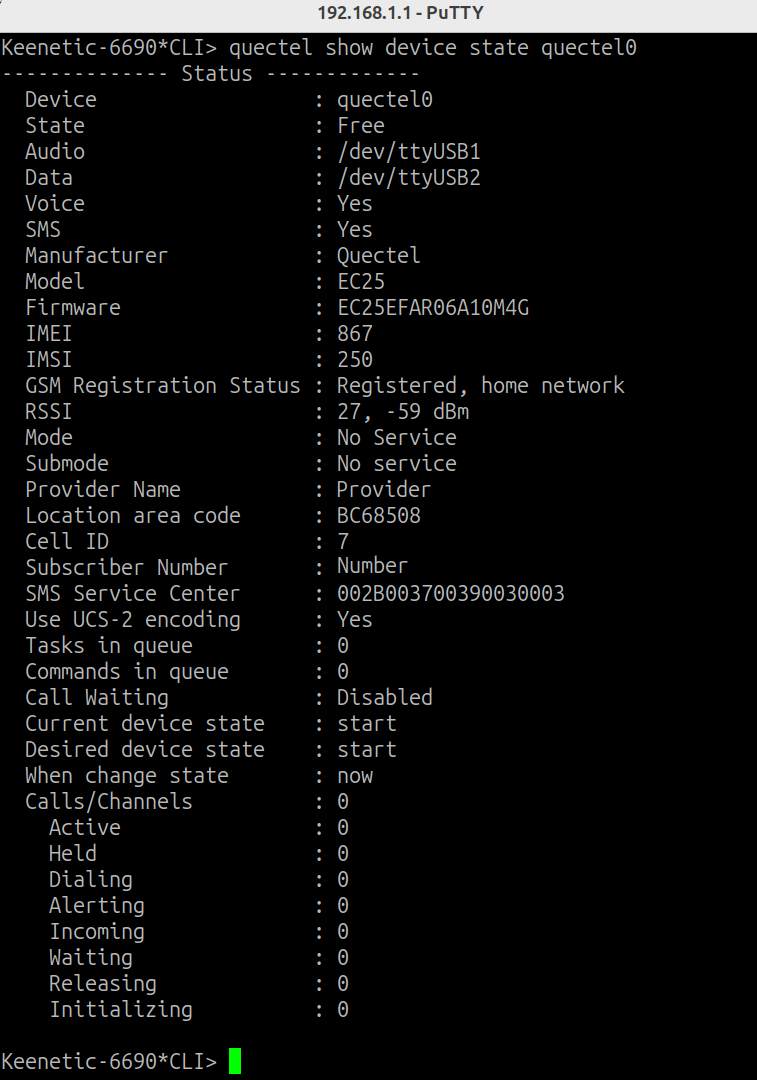

quectel show device state quectel0 — показать текущее состояние USB-модема 4G;

exit — выход в консоль Linux.

При необходимости в Asterisk можно изменить конфигурацию, установить дополнительные модули и настроить новые функции. Список всех доступных модулей Asterisk и других пакетов доступных для загрузки и установки можно найти по этой ссылке: https://bin.entware.net/aarch64-k3.10/ (AArch64)

Для установки новых модулей используется команда opkg.

Пример использования команды для установки видеокодека H.264: opkg install asterisk-format-h264

Подробную информацию по конфигурированию Asterisk можно найти в книге 'Asterisk: The Definitive Guide, 5th Edition', а также среди множества статей опубликованных в интернете.

Информация по проекту Entware: https://forum.keenetic.ru/forum/4-каталог-готовых-решений-opkg/
